Реконструкция устройств компенсации реактивной мощности в АО «АВТОВАЗ»
Вопрос о замене устройств компенсации реактивной мощности в АО «АВТОВАЗ» стоял давно, так как установленные еще в 60–70-х годах низковольтные комплектные конденсаторные установки физически и морально устарели. Рассматривались два варианта решения проблемы: полная замена существующих комплектных конденсаторных установок или их глубокая реконструкция.
После тщательной проработки вопроса выбор был сделан, и в 2006 году началась реконструкция существующих компенсаторов реактивной мощности на основе специально разработанных для этих целей конденсаторных модулей производства.
ООО «Энергия-Т». Определяющими для такого решения были следующие факторы: Экономия капитальных затрат при реконструкции ККУ вместо их замены — до 30–40% в зависимости от типа и мощности. Тщательно проработанная совместно специалистами автозавода и «Энергия-Т» технология реконструкции, что позволило резко сократить сроки работ. Улучшение условий эксплуатации компенсаторов за счет переноса 80% работ по техническому обслуживанию с территории действующих электроустановок на территорию ремонтных боксов. Возможность увеличения паспортной мощности конденсаторных установок до 140% при тех же габаритах за счет применения современных комплектующих. Возможность оперативного изменения установленной мощности конденсаторных установок путем переноса модулей из ККУ с избыточной мощностью в ККУ с ее дефицитом при возможной модернизации производства. В АО «АВТОВАЗ» применяются следующие конденсаторные установки исполнения У3 (табл. 1).
Таблица 1
| Тип |
Напряжение, кВ |
Мощность, кВАр |
Мощность ступени, кВАр |
Число ступеней |
| ККУ |
0,38 |
162 |
108 + 54 |
2 |
| УКЛ(П)Н |
378 |
108 + 108 + 108 + 54 |
4 |
| УКБН |
216 |
108 |
2 |
| 324 |
3 |
| 432 |
4 |
| 300 |
150 |
2 |
| 450 |
3 |
| 600 |
4 |
| 100 |
50 |
2 |
| 200 |
4 |
| 300 |
6 |
Для их реконструкции специалистами ООО «Энергия-Т» были разработаны модули следующих типов (табл. 2).
Таблица 2
| Обозначение (типономинал) модуля |
Мощность, кВАр |
Мощность ступени |
Число ступеней |
| МВС4-0,4-120–30 У3 |
120 |
30 |
4 |
| МВС2-0,4-120–60 У3 |
120 |
60 |
2 |
| МВС4-0,4-133,2–33,3 У3 |
133,2 |
33,3 |
4 |
| МВС2-0,4-133,2–66,6 У3 |
133,2 |
66,6 |
2 |
| МВС2-0,4-60–30 У3 |
60 |
30 |
2 |
| МВС2-0,4-100–50 У3 |
100 |
50 |
2 |
Конструктивно модули собраны на стальном шасси с гальванопокрытием; на нем установлены конденсаторы, контакторы, разъединители с функцией защиты, датчик температуры и разъем для подключения к схеме управления. Габаритные размеры модулей и их подключение к схеме управления унифицированы.
В модулях применены компоненты следующих производителей (табл. 3).
Таблица 3
| Компонент |
Тип |
Производитель |
| Производитель |
CSAКP3-0,4/50 |
ZEZ SILKO, Чехия |
| CSAКP3-0,4/33,3 |
| CSADP3-0,4/30 |
| Разъединитель с функцией защиты |
NH-Gr.00/160А |
EFEN, Германия |
| Контактор |
К3-62К00-230 |
Benedikt & Jagger, Австрия |
| К3-74К00-230 |
| Датчик температуры |
ТК-24/45 |
«Голограм», Россия |

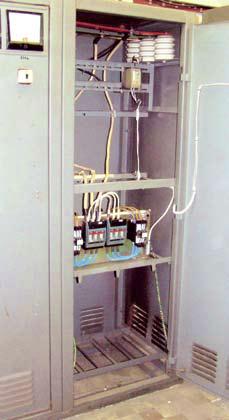

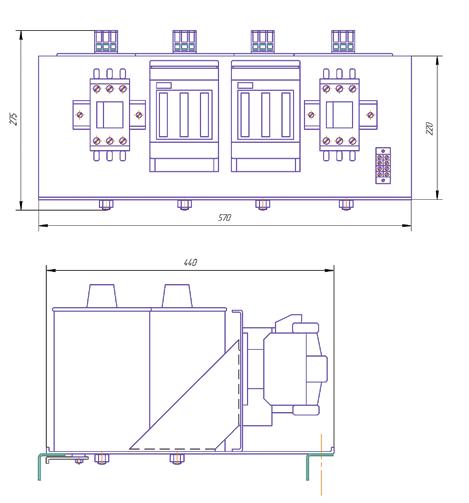

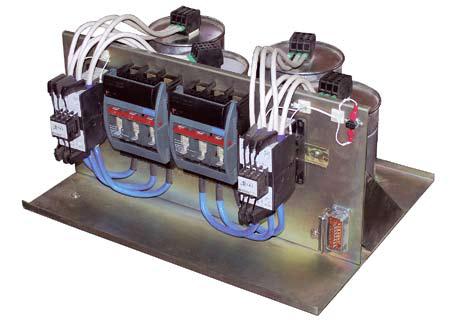

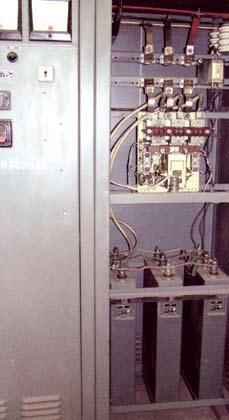

Схему управления ККУ, разработанную и внедренную в свое время специалистами автозавода, было решено на данном этапе не менять. Общий вид модуля и его габаритные размеры приведены на рис. 1 и 2: Модуль устанавливается в шкаф ККУ, с демонтированными старыми пускателями и конденсаторами, фактически без его какой-либо переделки и через собственные разъединители соединяется с шинным мостом. Вид ККУ до монтажа и после показан на рис. 3 и 4.
|
Рис. 1
|
Рис. 2
|
|
Рис. 3
|
Рис. 4
|
К настоящему времени работают 86 модулей с суммарной мощностью 8640 кВАр. Планируется установить еще 100 модулей; всего будет реконструировано на этом этапе 58 конденсаторных установок.
Опыт двух лет эксплуатации показал высокую эффективность принятых решений. Не было установлено ни одного случая отказа оборудования.
Такой надежности оборудования удалось добиться, во-первых, использованием высококачественных компонентов только известных производителей и, во-вторых, наличием жесткого входного и выходного контроля как всех комплектующих, так и готовых изделий.
Специалистами «Энергия-Т» разработаны технические и технологические решения, позволяющие быстро и эффективно модернизировать комплектные конденсаторные установки напряжением 0,4 кВ практически всех типов, как выпущенных ранее в СССР, так и поставленных из стран бывшего СЭВ, в различных отраслях отечественной промышленности.
